Промежуточные и концевые элементы в ППУ изоляции: факторы надежности тепловых сетей

Любой современный трубопровод невозможно представить без использования так называемой системы оперативного дистанционного контроля, или кратко СОДК, которая условно состоит из трубного, сигнального и дополнительного оборудования.

В трубной части система ОДК представлена медными проводниками, проложенными внутри слоя ППУ на небольшом расстоянии от стальной поверхности основной трубы, по которой происходит транспортировка энергоносителя. Задача проводников — постоянное измерение электрического сопротивления и незамедлительное реагирование в случае его понижения в момент попадания влаги (намокание ППУ-слоя).

Переход от трубной части в сигнальную для последующего подключения к коммутационному терминалу СОДК происходит через так называемые промежуточные и концевые элементы (фитинги).

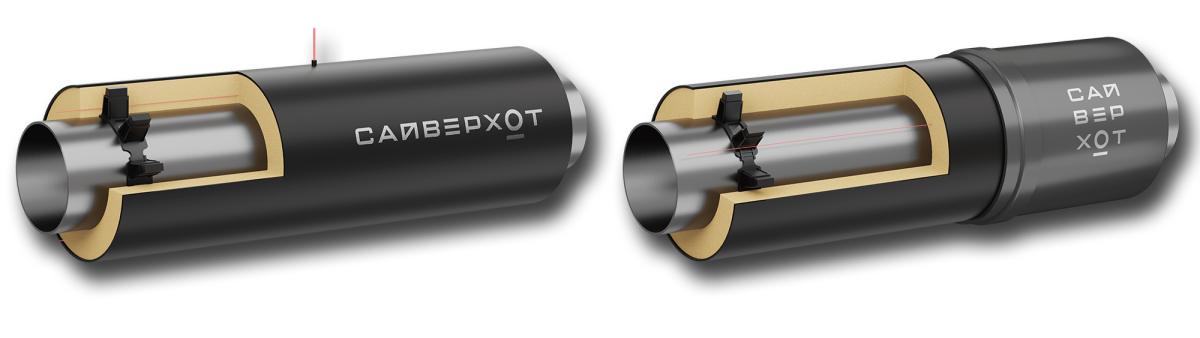

Промежуточный элемент трубопровода — часть прямолинейного участка сети (обычно не более 1 метра в длину), особенностью которого является вывод кабелей СОДК из внутренней части трубопровода. Данные конструкции являются промежуточными и могут устанавливаться на любом участке трубопроводной линии.

В отличие от промежуточных концевые элементы в ППУ изоляции монтируются на конечных участках магистральных сетей. Внешне такая конструкция выглядит как небольшой отрезок стальной трубы в пенополиуретановой термоизоляции с одной стороны закрытый специальной заглушкой из металла (МЗИ).

Вывод медного кабеля наружу зависит от проекта строящейся магистрали и осуществляется следующими способами:

• через МЗИ с торца изделия;
• через наружный кожух;
• без вывода проводников наружу.

В последнем случае используются концевые элементы с закольцовкой проводников, что позволяет замыкать проводники СОДК в конечной части сети.

Промежуточные и концевые элементы ППУ производятся с полиэтиленовой (ПЭ) и оцинкованной (ОЦ) защитной оболочкой. В первом случае фитинги используются исключительно для подземной прокладки трубопроводов при условии прямого доступа к трубопроводу через проходные и полупроходные каналы, а во втором — для надземной и подземной прокладки.

Данные фасонные изделия также производятся с двумя различными типами ППУ-теплоизоляции:

1. стандартной;
2. усиленной.

Их разница заключается в толщине пенополиуретанового слоя. Усиленная изоляция имеет значительно большую толщину и предназначена для магистральных сетей, проложенных в северных регионах. Такой подход позволяет полностью нивелировать риски остывания энергоносителя даже в условиях работы при экстремально низких температурах.

Таким образом, промежуточный и концевой элементы трубопровода ППУ одинаково важны для корректной работы системы оперативного дистанционного контроля, так как через них происходит подключение к контрольным точкам системы, от которой в свою очередь зависит надежность, экономичность и безопасность инфраструктуры. СОДК мониторит состояние трубопровода регулярно и позволяет быстро и своевременно реагировать на любые изменения в полученных показаниях, обнаруживая и устраняя дефекты трубопровода, предупреждая крупные аварии на сети.

Обращаем внимание! Производство любых промежуточных и концевых элементов трубопроводов ППУ необходимо заказывать только на специализированных заводах. Это позволяет гарантировать, что заказчик получит на руки продукцию полностью соответствующую требованиям современного ГОСТ 30732-2020 со всеми подтверждающими документами и способную прослужить по своему назначению 30+ лет даже в сложных эксплуатационных условиях.
