Гармоники и их влияние на работу системы КРМ: как избежать проблем

Современные электрические сети предприятий насыщены нелинейной нагрузкой, включающей частотные преобразователи, импульсные источники питания, ИБП, станки с ЧПУ и современную автоматику. В таких условиях система компенсации реактивной мощности (КРМ) сталкивается с серьёзными вызовами, поскольку гармонические искажения могут приводить к нестабильной работе оборудования, перегреву компонентов и даже авариям. Чтобы избежать подобных проблем, важно понимать природу гармоник, их влияние на энергосистему и возможности защиты КРМ от последствий искажений.

Что такое гармоники в электрических сетях

Гармоники — это высокочастотные составляющие тока и напряжения, возникающие при работе нелинейных потребителей. В идеальной ситуации ток и напряжение имеют синусоидальную форму, но любое отклонение формы волны создаёт гармоники разных порядков.

Источники гармоник:

• частотные преобразователи;
• импульсные блоки питания;
• серверное оборудование;
• сварочные аппараты;
• промышленная автоматика и ЧПУ;
• светодиодные драйверы;
• ИБП и инверторы.

Чем больше такого оборудования используется на предприятии, тем выше уровень гармонических искажений.

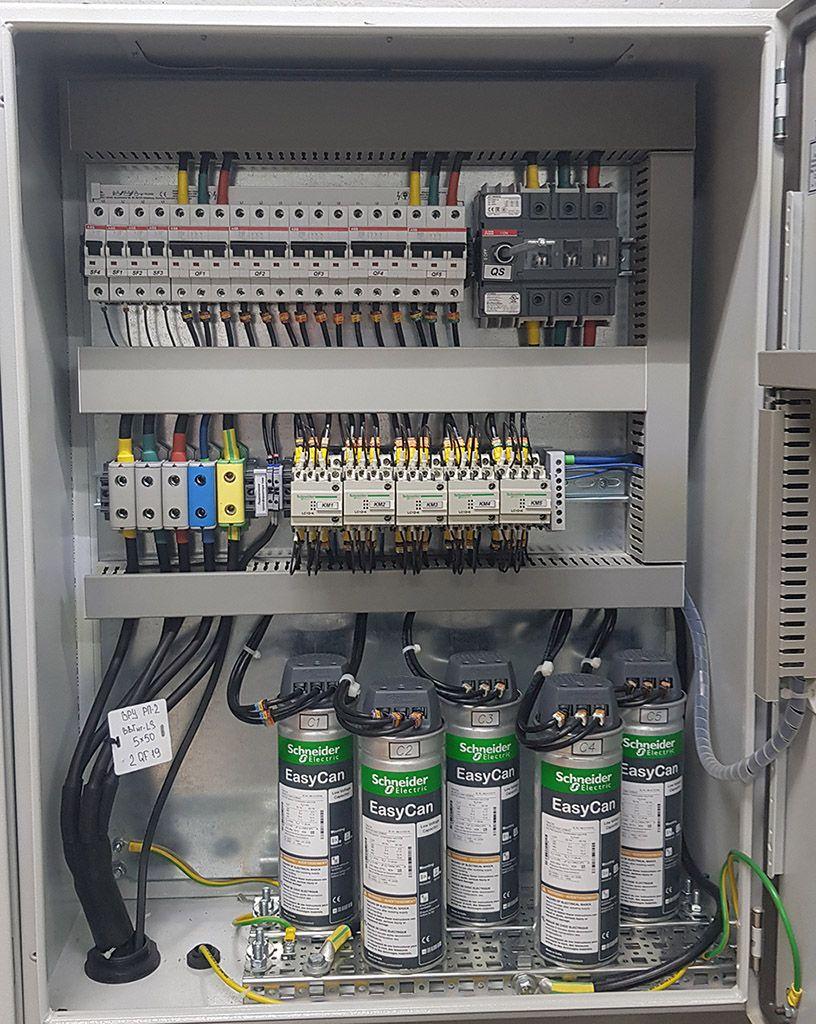

Как гармоники влияют на сеть и оборудование КРМ

Присутствие гармоник меняет характер тока в сети, создаёт перегрузки и вызывает резонансные явления. Это напрямую влияет на системы компенсации реактивной мощности.

Основные негативные последствия для КРМ:

• перегрев конденсаторов из-за повышенных токов;
• ускоренный износ контакторов в ступенчатых УКМ;
• повышение токов нулевой последовательности;
• срабатывания защитных устройств;
• некорректная работа контроллеров;
• рост потерь в кабелях и трансформаторах;
• возможность разрушения элементов КРМ при достижении резонанса.

В сети с высоким уровнем гармоник обычная КРМ становится неэффективной и даже опасной.

Почему резонанс — главный риск для КРМ

Резонанс возникает, когда частота гармоники совпадает с частотой колебаний LC-цепи «дроссель — конденсатор». В таких условиях ток резко увеличивается, что приводит к выходу из строя конденсаторов или коммутационных устройств.

Резонанс особенно опасен:

• на предприятиях с большим количеством частотников;
• при сильных скачках нагрузки;
• при использовании стандартных УКМ без фильтрации.

Именно поэтому важно предотвращать возможность возникновения резонансных режимов.

Как определить, что на объекте присутствуют гармоники

Существуют определённые признаки, указывающие на повышенный уровень гармонических искажений:

• перегрев трансформаторов при нормальной нагрузке;
• шум в оборудовании;
• частые поломки конденсаторов в КРМ;
• работа автоматов без очевидной причины;
• повышенный расход энергии при неизменной мощности;
• некорректная работа частотных преобразователей.

Проверка осуществляется с помощью анализаторов качества электроэнергии, которые измеряют THD — коэффициент искажений.

Когда обычная КРМ не подходит

Стандартные устройства компенсации реактивной мощности нельзя использовать, если:

• THD превышает норму (обычно 5–8 %);
• большая доля нагрузки — нелинейная;
• сеть питается от трансформатора малой мощности;
• присутствует оборудование высокой чувствительности;
• есть частотные приводы на большинстве линий.

В этих условиях нужна специализированная техника.

Использование дросселей как защита от гармоник

Дроссели в составе КРМ уменьшают влияние гармоник благодаря индуктивному сопротивлению. Они переводят систему в безопасный режим и предотвращают резонанс.

Преимущества применения дросселей:

• снижение токов через конденсаторы;
• защита от перегрева;
• повышение срока службы оборудования;
• улучшение качества напряжения.

Такие установки называют фильтрокомпенсирующими.

Активные фильтры гармоник как оптимальное решение

Если уровень искажений высок, лучшим решением становится применение активных фильтров гармоник (АФГ).

Они обеспечивают:

• подавление гармоник любого порядка;
• динамическую компенсацию в реальном времени;
• улучшение формы тока;
• снижение перегрева оборудования;
• возможность одновременной компенсации реактивной мощности.

АФГ идеально подходят для предприятий с частотниками, серверами, роботизированными линиями и динамичной нагрузкой.

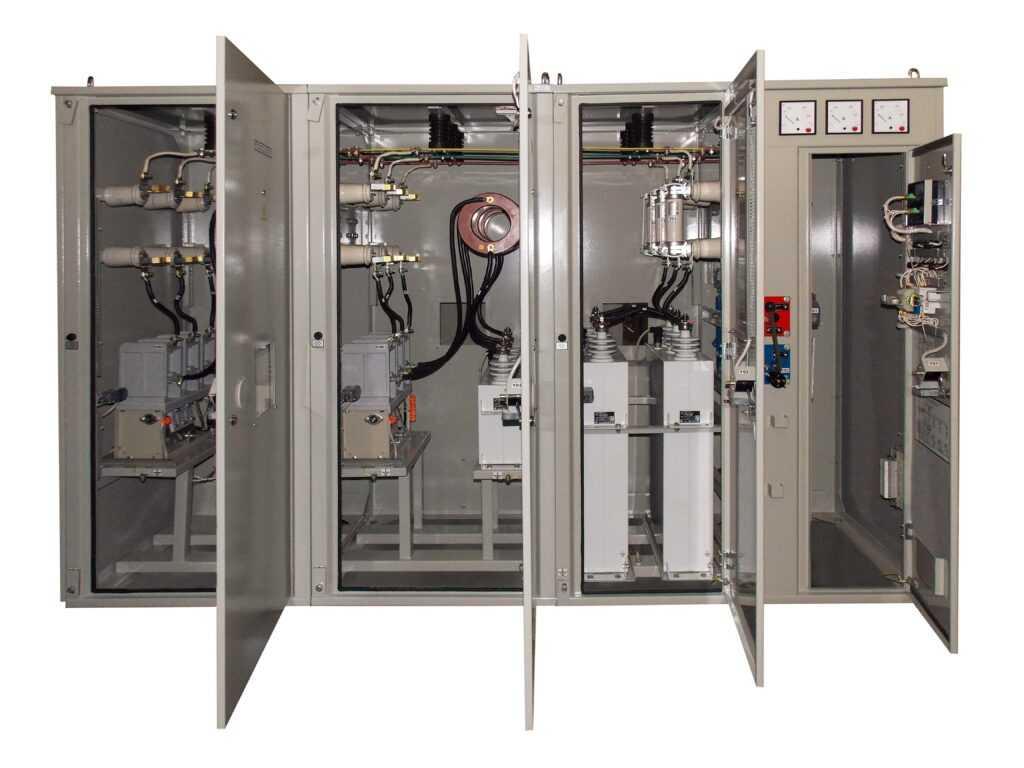

Комбинированные системы КРМ + фильтры гармоник

На крупных промышленных объектах используют комбинированные решения, которые включают:

• ступенчатую КРМ;
• тиристорную КРМ для динамичных нагрузок;
• пассивные фильтры гармоник;
• активные фильтры для точной корректировки;
• интеллектуальные контроллеры.

Такие системы обеспечивают высокий уровень защиты и стабильности.

Экономическая эффективность фильтрации гармоник

Снижение гармоник позволяет уменьшить потери энергии, а также снизить расходы на обслуживание оборудования.

Преимущества:

• снижение аварийности;
• продление срока службы КРМ;
• снижение нагрузки на кабели и трансформаторы;
• уменьшение простоя оборудования;
• повышение КПД энергосистемы.

Фильтрация гармоник увеличивает эффективность КРМ, обеспечивая быструю окупаемость.

Заключение

Гармонические искажения — серьёзный фактор риска для систем компенсации реактивной мощности. Они вызывают перегрев, резонанс и выход оборудования из строя. Чтобы избежать проблем, необходимо применять дросселированные КРМ, фильтрокомпенсирующие устройства или активные фильтры гармоник. Такой подход обеспечивает стабильную работу энергосистемы, уменьшает потери и продлевает срок службы оборудования.
